Volvo V40 > Cuadro de instrumentos
En el display de información del cuadro de instrumentos se muestra información sobre algunas de las funciones del automóvil y mensajes.
- Cuadro de instrumentos analógico - visión de conjunto
- Cuadro de instrumentos digital - visión de conjunto
- Cuadro de instrumentos - significado de los símbolos de control
- Cuadro de instrumentos - significado de los símbolos de advertencia
Cuadro de instrumentos analógico - visión de conjunto
En el display de información del cuadro de instrumentos se muestra información sobre algunas de las funciones del automóvil y mensajes.
Pantalla de información

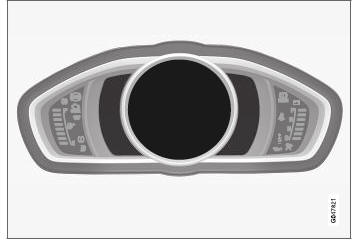

Pantalla de información, cuadro de instrumentos analógico.
Encontrará más información en la descripción de las funciones que utilizan la pantalla.

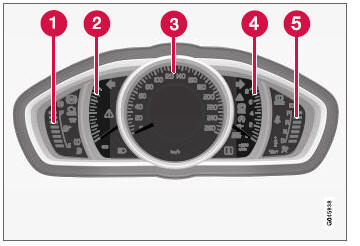

Indicadores e instrumentos
- Indicador de combustible. Cuando la indicación se reduce a una sola señal blanca, se enciende el símbolo de control de bajo nivel en el depósito de combustible. Véase también Ordenador de a bordo y Llenado de combustible.
- Eco meter. Este medidor ofrece una indicación de la economía de conducción
del vehículo.
Cuanto mayor sea el valor en la escala, mayor es la economía de conducción del vehículo.
- Velocímetro.
- Cuentarrevoluciones. Indica el régimen de giro del motor en miles de revoluciones por minuto.
- Indicador de cambio de marcha / Indicador de posición de marcha. Véase también Indicador de cambio de marcha o Caja de cambios automática - Geartronic.
Símbolos de control y advertencia

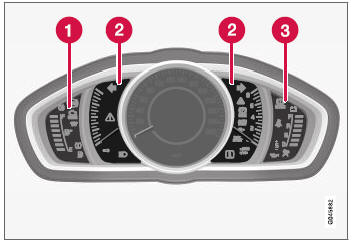

Símbolos de control y advertencia, cuadro de instrumentos analógico.
- Símbolos de control
- Símbolos de control y advertencia
- Símbolos de advertencia
Control de funcionamiento
Todos los símbolos de control y advertencia, excepto los símbolos en el medio de la pantalla de información, se encienden con la llave en la posición II o cuando se arranca el motor. Tras arrancar el motor, todos los símbolos deben apagarse a excepción del símbolo del freno de estacionamiento, que no se apaga hasta quitar este freno.
Si el motor no arranca o el control de funcionamiento se realiza con la llave en la posición II, al cabo de pocos segundos se apagarán todos los símbolos excepto el de avería del sistema de depuración de gases de escape y el de baja presión del aceite.
Cuadro de instrumentos digital - visión de conjunto
En el display de información del cuadro de instrumentos se muestra información sobre algunas de las funciones del automóvil y mensajes.
Pantalla de información
Pantalla de información, cuadro de instrumento digital.
Encontrará más información en la descripción de las funciones que utilizan la pantalla.
Indicadores e instrumentos
Para el cuadro de instrumentos digital puede elegirse diferentes temas. Los temas disponibles son "Elegance", "Eco" y "Performance".
Los temas sólo pueden seleccionarse cuando el motor está en marcha.
Para seleccionar un tema, pulse el botón OK de la palanca izquierda del volante y seleccione la opción de menú Temas girando la rueda selectora de la palanca. Pulse el botón OK. Gire la rueda selectora para elegir un tema y confirme la selección pulsando el botón OK.
La imagen de la pantalla de la consola central se adapta en algunos modelos al tema seleccionado en el cuadro de instrumentos.
Con la palanca izquierda del volante, puede ajustarse también el contraste y el tono del instrumento.
Para más información sobre la gestión de menús, véase Control del menú - cuadro de instrumentos.
La selección de tema y los ajustes de contraste y tono pueden guardarse en la memoria de cada llave, véase Mando a distancia, personalización.
Tema "Elegance"

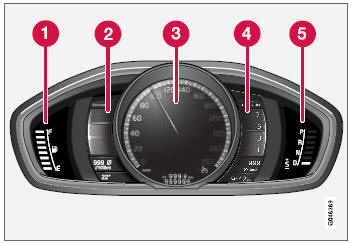

Indicadores e instrumentos, tema "Elegance".
- Indicador de combustible. Cuando la indicación se reduce a una sola señal blanca, se enciende el símbolo de control de bajo nivel en el depósito de combustible. Véase también Ordenador de a bordo y Llenado de combustible.
- Indicador de temperatura del refrigerante del motor
- Velocímetro
- Cuentarrevoluciones. Indica el régimen de giro del motor en miles de revoluciones por minuto.
- Indicador de cambio de marcha / Indicador de posición de marcha. Véase también Indicador de cambio de marcha o Caja de cambios automática - Geartronic.
Tema "Eco"

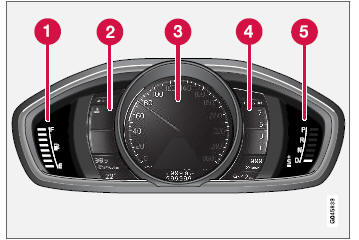

Indicadores e instrumentos, tema "Eco".
- Indicador de combustible. Cuando la indicación se reduce a una sola señal blanca, se enciende el símbolo de control de bajo nivel en el depósito de combustible. Véase también Ordenador de a bordo y Llenado de combustible.
- Eco guide. Véase también Eco guide y Power guide.
- Velocímetro
- Cuentarrevoluciones. Indica el régimen de giro del motor en miles de revoluciones por minuto.
- Indicador de cambio de marcha / Indicador de posición de marcha. Véase también Indicador de cambio de marcha o Caja de cambios automática - Geartronic
Tema "Performance"

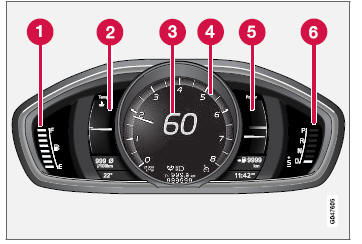

Indicadores e instrumentos, tema "Performance".
- Indicador de combustible. Cuando la indicación se reduce a una sola señal blanca, se enciende el símbolo de control de bajo nivel en el depósito de combustible. Véase también Ordenador de a bordo y Llenado de combustible.
- Indicador de temperatura del refrigerante del motor
- Velocímetro
- Cuentarrevoluciones. Indica el régimen de giro del motor en miles de revoluciones por minuto.
- Power guide. Véase también Eco guide y Power guide.
- Indicador de cambio de marcha / Indicador de posición de marcha. Véase también Indicador de cambio de marcha o Caja de cambios automática - Geartronic
Símbolos de control y advertencia

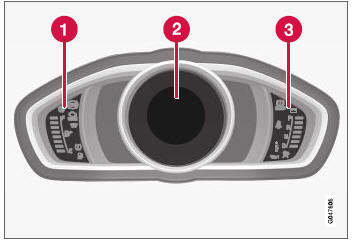

Símbolos de control y advertencia, cuadro de instrumentos digital.
- Símbolos de control
- Símbolos de control y advertencia
- Símbolos de advertencia
Control de funcionamiento
Todos los símbolos de control y advertencia, excepto los símbolos en el medio de la pantalla de información, se encienden con la llave en la posición II o cuando se arranca el motor. Tras arrancar el motor, todos los símbolos deben apagarse a excepción del símbolo del freno de estacionamiento, que no se apaga hasta quitar este freno.
Si el motor no arranca o el control de funcionamiento se realiza con la llave en la posición II, al cabo de pocos segundos se apagarán todos los símbolos excepto el de avería del sistema de depuración de gases de escape y el de baja presión del aceite.
Eco guide y Power guide
Instrumentos y mandos, coche con volante a la izquierda/derecha - visión de
conjunto
